ETH-04 ARP 通信协议简介及实现代码
ARP 协议用于根据 IP 地址查找对应的 MAC 地址。本文介绍 ARP 请求与应答流程、报文格式, 并给出 FPGA 上 Verilog 实现 ARP 通信的代码。
- #FPGA
- #Verilog
- #嵌入式
- #通信接口
- #以太网
- #经验分享
ARP 协议简介
ARP（Address Resolution Protocol，地址解析协议） 是一种根据 IP 地址 (逻辑地址) 获取 MAC 地址 (物理地址) 的 TCP/IP 协议。
在以太网环境中，设备之间的通信依赖于 MAC 地址，但上层应用通常只知道目标设备的 IP 地址。ARP 协议通过 “一问一答” 的机制，解决了 “已知 IP 地址，如何找到对应 MAC 地址” 的问题，确保数据能够正确封装并送达目标设备。

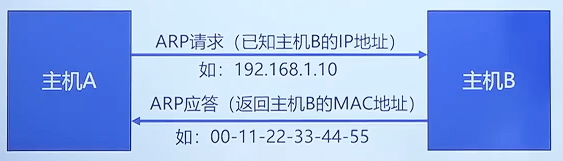

其工作过程简述如下：主机 A 发送数据时，按照以太网帧格式封装，但将目标 MAC 地址设置为广播地址（FF:FF:FF:FF:FF:FF）。这样，局域网内所有主机都会收到该数据包。只有 IP 地址与目标匹配的主机 B 会响应，将自己的 MAC 地址发送给主机 A，从而完成地址解析。其他非对应 IP 的主机则自动忽略该广播包。
补充说明：TCP/IP 协议簇
TCP/IP 是互联网的核心通信协议，它并非单一的协议，而是一个协议簇 (协议集合) ，定义了设备之间如何联网和通信。其名称来源于其中最著名的两个协议：TCP (传输控制协议) 和 IP (互联网协议)。ARP 正是这个协议簇中的一员。
ARP 请求
当主机需要与目标 IP 通信，但不知道目标 IP 的 MAC 地址时，会构造 ARP 请求报文，并以广播的方式（目标 MAC 地址为 FF:FF:FF:FF:FF:FF）发送到整个局域网
特点：广播发送，局域网内所有的设备都会收到这个数据包，但只有目标 IP 地址匹配的设备才会处理
ARP 应答
当目标设备收到 ARP 请求后，发现目标 IP 与自己的 IP 匹配，会构造 ARP 应答报文，并以单播的方式直接回复给请求方。
特点：单播发送，同时目标设备也会将请求方的 IP-MAC 映射记录到自己的 ARP 缓存中。
ARP 协议数据格式
以太网帧格式

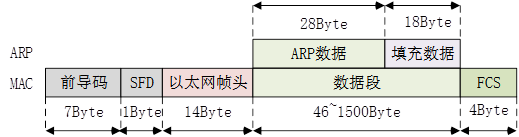

ARP 协议的以太网帧数据格式如下图所示，ARP 数据位于以太网数据帧中的数据段部分。
ARP 数据报格式

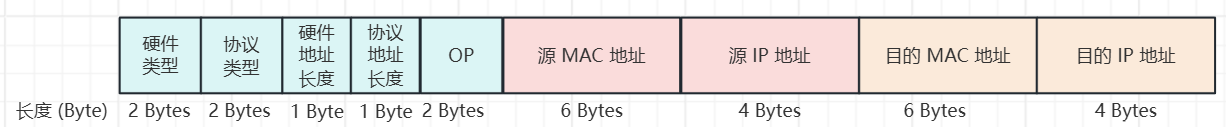

ARP 数据报位于以太网帧中的数据段中，它的格式如下图所示。
- 硬件类型：指定底层网络硬件类型。对于以太网，值为 1
(0x0001)。 - 协议类型：要映射的协议地址类型，ARP协议的上层协议为IP协议，因此该协议类型为IP协议，其值为 0x0800。
- 硬件地址长度：硬件地址（MAC地址）的长度，以字节为单位。对于以太网上 IP 地址的 ARP 请求或者应答来说，该值为6。
- 协议地址长度：IP 地址的长度，以字节为单位。对于以太网上 IP 地址的 ARP 请求或者应答来说，该值为4。
- 操作码 (OP)：用于表示该数据包为 ARP 请求或者 ARP 应答。1 表示 ARP 请求，2 表示ARP 应答。
- 源 MAC 地址：发送端的 MAC 地址，即硬件地址
- 源 IP 地址： 发送端的 IP 地址，即协议地址
- 目的 MAC 地址：接收端的 MAC 地址，即硬件地址
- 目的 IP 地址： 接收端的 IP 地址，即协议地址
实现代码
基于之前文章 ETH-03 以太网帧结构介绍以及 Verilog 实现代码 中的以太网帧封包模块，我们只需要向模块中发送数据段的 ARP 数据即可。
ARP 发送模块
只需要发送 ARP 数据段的内容给 以太网封包模块即可。
模块工作过程：
- 上游控制模块为端口
arp_tx_en产生一个高电平脉冲。之后模块将在端口s_axis_tdv产生持续的高电平信号，给下游的以太网封包模块。 - 模块等待下游以太网封包模块拉高
s_axis_trdy信号，之后开始发送 ARP 数据。 - 发送到最后一个字节的 ARP 数据时，产生
s_axis_tend信号。
完整的实现代码如下： 已折叠部分代码
verilog
module arp_tx ( input wire clk , // [I] [ ] module clock input wire rst_n , // [I] [ ] module reset, active-low input wire arp_tx_en , // [I] [ ] ARP TX enable signal, active-high pulse signal input wire arp_tx_type , // [I] [ ] ARP TX type, 1'b0: ARP req, 1'b1: ARP ack input wire [47:0] tx_src_mac , // [I] [47:00] Source MAC address to be send input wire [47:0] tx_dst_mac , // [I] [47:00] Destination MAC address to be send input wire [31:0] tx_src_ip , // [I] [31:00] Source IP address to be send input wire [31:0] tx_dst_ip , // [I] [31:00] Destination IP address to be send // downstream: ethernet pack encapsulation input wire encap_busy , // [I] [ ] encapsulation module busy state input, we only send arp packet when this signal is 1'b0 output reg [7:0] s_axis_td , // [O] [07:00] axis send data output to encapsulation module output reg s_axis_tdv , // [O] [ ] axis send data valid output to encapsulation module output reg s_axis_tend , // [O] [ ] axis send tend output to encapsulation module input wire s_axis_trdy // [I] [ ] axis send ready signal);//================================================================================// Local Parameter Declarations//================================================================================// states definelocalparam ST_IDLE = 2'd0 ;localparam ST_ARP_DATA = 2'd1 ;localparam ST_ARP_END = 2'd2 ;// local parameterslocalparam ETH_TYPE = 16'h0806 ;localparam HD_TYPE = 16'h0001 ;localparam PROTOCOL_TYPE = 16'h0800 ;localparam MAC_ADD_LEN = 8'h06 ;localparam IP_ADD_LEN = 8'h04 ;localparam OP_CODE = 16'h0001 ;localparam PREAMBLE_WORD = 8'h55 ;localparam SFD_WORD = 8'hd5 ;//================================================================================// Register Declarations//================================================================================reg [1:0] state ;reg [7:0] arp_data [27:0] ;reg [4:0] arp_cnt ;reg [2:0] arp_tx_en_sr ;reg arp_tx_en_latch ;//================================================================================// Wire Declarations//================================================================================wire arp_tx_en_pulse ;//================================================================================// Assign Declarations//================================================================================assign arp_tx_en_pulse = {arp_tx_en_sr[0] & !arp_tx_en_sr[1]};//================================================================================// MAIN CODE//================================================================================// sync arp_tx_en signalalways @(posedge clk or negedge rst_n) begin if (!rst_n) begin arp_tx_en_sr <= 3'b000 ; end else begin arp_tx_en_sr <= {arp_tx_en_sr[1:0], arp_tx_en} ; endendalways @(posedge clk or negedge rst_n) begin if (!rst_n) begin arp_data[00] <= HD_TYPE[15:08] ; arp_data[01] <= HD_TYPE[07:00] ; arp_data[02] <= PROTOCOL_TYPE[15:08]; arp_data[03] <= PROTOCOL_TYPE[07:00]; arp_data[04] <= MAC_ADD_LEN ; arp_data[05] <= IP_ADD_LEN ; arp_data[06] <= OP_CODE[15:08] ; arp_data[07] <= OP_CODE[07:00] ; arp_data[08] <= 8'b00 ; arp_data[09] <= 8'b00 ; arp_data[10] <= 8'b00 ; arp_data[11] <= 8'b00 ; arp_data[12] <= 8'b00 ; arp_data[13] <= 8'b00 ; arp_data[14] <= 8'b00 ; arp_data[15] <= 8'b00 ; arp_data[16] <= 8'b00 ; arp_data[17] <= 8'b00 ; arp_data[18] <= 8'b00 ; arp_data[19] <= 8'b00 ; arp_data[20] <= 8'b00 ; arp_data[21] <= 8'b00 ; arp_data[22] <= 8'b00 ; arp_data[23] <= 8'b00 ; arp_data[24] <= 8'b00 ; arp_data[25] <= 8'b00 ; arp_data[26] <= 8'b00 ; arp_data[27] <= 8'b00 ; s_axis_tdv <= 1'b0 ; arp_tx_en_latch <= 1'b0 ; s_axis_tend <= 1'b0 ; s_axis_td <= 8'b0 ; arp_cnt <= 5'd0 ; state <= ST_IDLE ; end else begin if (arp_tx_en_pulse) arp_tx_en_latch <= 1'b1 ; case (state) ST_IDLE: begin s_axis_tend <= 1'b0 ; s_axis_td <= 8'b0 ; arp_cnt <= 5'd0 ; s_axis_tdv <= 1'b0 ; if ((arp_tx_en_latch == 1'b1) && (encap_busy == 1'b0)) begin arp_tx_en_latch <= 1'b0 ; arp_data[08] <= tx_src_mac[47:40] ; arp_data[09] <= tx_src_mac[39:32] ; arp_data[10] <= tx_src_mac[31:24] ; arp_data[11] <= tx_src_mac[23:16] ; arp_data[12] <= tx_src_mac[15:08] ; arp_data[13] <= tx_src_mac[07:00] ; arp_data[14] <= tx_src_ip [31:24] ; arp_data[15] <= tx_src_ip [23:16] ; arp_data[16] <= tx_src_ip [15:08] ; arp_data[17] <= tx_src_ip [07:00] ; arp_data[18] <= tx_dst_mac[47:40] ; arp_data[19] <= tx_dst_mac[39:32] ; arp_data[20] <= tx_dst_mac[31:24] ; arp_data[21] <= tx_dst_mac[23:16] ; arp_data[22] <= tx_dst_mac[15:08] ; arp_data[23] <= tx_dst_mac[07:00] ; arp_data[24] <= tx_dst_ip [31:24] ; arp_data[25] <= tx_dst_ip [23:16] ; arp_data[26] <= tx_dst_ip [15:08] ; arp_data[27] <= tx_dst_ip [07:00] ; if (arp_tx_type == 1'b0) begin arp_data[7] <= 8'h01 ; arp_data[18] <= 8'h00 ; arp_data[19] <= 8'h00 ; arp_data[20] <= 8'h00 ; arp_data[21] <= 8'h00 ; arp_data[22] <= 8'h00 ; arp_data[23] <= 8'h00 ; end else begin arp_data[7] <= 8'h02 ; end state <= ST_ARP_DATA ; s_axis_tdv <= 1'b1 ; end end ST_ARP_DATA: begin if (s_axis_trdy == 1'b1) begin s_axis_td <= arp_data[arp_cnt] ; arp_cnt <= arp_cnt + 1'b1 ; if (arp_cnt == 5'd27) begin s_axis_tend <= 1'b1 ; state <= ST_ARP_END ; end end end ST_ARP_END: begin s_axis_tend <= 1'b0 ; s_axis_td <= 8'd0 ; s_axis_tdv <= 1'b0 ; arp_cnt <= 5'd0 ; state <= ST_IDLE ; end endcase endendendmoduleARP 接收模块
接收模块同样从以太网帧解包模块中接收负载数据，负载数据即为 ARP 数据内容。
模块工作过程：
- 从上游以太网帧解包模块中等待
s_axis_rdv信号，表明负载数据有效。 - 开始按字节计数，将接收到的数据寄存
- 判断目的 IP 地址是否为板卡 IP 地址，如果是板卡的 IP 地址，则将寄存的源 MAC 地址输出到模块的端口，方便其它模块调用，否则将接收到的数据丢弃。
verilog
module arp_rx ( input wire clk , // [I] [ ] Module clock input wire rst_n , // [I] [ ] Module reset signal, active-low input wire [15:00] eth_type , // [I] [15:00] received ethertype output reg [47:00] src_mac , // [O] [47:00] Received source MAC address output reg [31:00] src_ip , // [O] [31:00] Received source IP address input wire [31:00] board_ip , // [I] [31:00] Input board IP address, for comparison with received destination IP address // upstream: ethernet pack decapsulation input wire decap_busy , // [I] [ ] decapsulation module busy state input input wire [7:0] s_axis_rd , // [I] [07:00] axis receive data input from decapsulation module input wire s_axis_rdv , // [I] [ ] axis receive data valid input from decapsulation module input wire s_axis_rend , // [I] [ ] axis receive tend input from decapsulation module output reg s_axis_rrdy , // [O] [ ] axis receive ready signal output reg arp_rx_done , // [O] [ ] ARP receive done signal, active-high output reg arp_rx_type // [O] [ ] ARP receive type, 1'b1: ack, 1'b0: req);//================================================================================// Local Parameter Declarations//================================================================================localparam ST_IDLE = 2'b00 ;localparam ST_ARP_DATA = 2'b01 ;localparam ST_ARP_END = 2'b10 ;localparam ETH_TYPE_ARP = 16'h0806;//================================================================================// Register Declarations//================================================================================reg [47:00] dst_mac_t ;reg [31:00] dst_ip_t ;reg [47:00] src_mac_t ;reg [31:00] src_ip_t ;reg [15:00] op_data ;reg [01:00] state ;reg [04:00] data_bytes_cnt ;//================================================================================// MAIN CODE//================================================================================always @(posedge clk or negedge rst_n) begin if (!rst_n) begin state <= ST_IDLE ; data_bytes_cnt <= 5'b0 ; s_axis_rrdy <= 1'b0 ; op_data <= 16'b0 ; dst_mac_t <= 48'b0 ; dst_ip_t <= 32'b0 ; src_mac_t <= 48'b0 ; src_ip_t <= 32'b0 ; src_mac <= 48'b0 ; src_ip <= 32'b0 ; arp_rx_done <= 1'b0 ; arp_rx_type <= 1'b0 ; end else begin case(state) ST_IDLE: begin data_bytes_cnt <= 5'b0 ; s_axis_rrdy <= 1'b1 ; arp_rx_done <= 1'b0 ; if ( eth_type == ETH_TYPE_ARP && s_axis_rdv == 1'b1 ) begin state <= ST_ARP_DATA ; data_bytes_cnt <= data_bytes_cnt + 1'b1 ; end else begin state <= ST_IDLE ; end end ST_ARP_DATA: begin data_bytes_cnt <= data_bytes_cnt + 1'b1 ; if (data_bytes_cnt >= 5'd6 && data_bytes_cnt < 5'd8) begin op_data <= {op_data[7:0], s_axis_rd} ; // OP code end else if (data_bytes_cnt >= 5'd8 && data_bytes_cnt < 5'd14) begin src_mac_t <= {src_mac_t[39:0], s_axis_rd} ; // So urce MAC address end else if (data_bytes_cnt >= 5'd14 && data_bytes_cnt < 5'd18) begin src_ip_t <= {src_ip_t[23:0], s_axis_rd} ; // Source IP address end else if (data_bytes_cnt >= 5'd18 && data_bytes_cnt < 5'd24) begin dst_mac_t <= {dst_mac_t[39:0], s_axis_rd} ; // Destination MAC address end else if (data_bytes_cnt >= 5'd24 && data_bytes_cnt < 5'd28) begin dst_ip_t <= {dst_ip_t[23:0], s_axis_rd} ; // Destination IP address end else if (data_bytes_cnt >= 5'd28) begin if ( dst_ip_t == board_ip && ((op_data == 16'd1) || (op_data == 16'd2)) ) begin arp_rx_done <= 1'b1 ; src_mac <= src_mac_t ; src_ip <= src_ip_t ; dst_mac_t <= 48'b0 ; dst_ip_t <= 32'b0 ; src_mac_t <= 48'b0 ; src_ip_t <= 32'b0 ; if (op_data == 16'd1) begin arp_rx_type <= 1'b0 ; // arp request end else begin arp_rx_type <= 1'b1 ; // arp ack end state <= ST_ARP_END ; end else begin state <= ST_ARP_END ; end end end ST_ARP_END: begin s_axis_rrdy <= 1'b0 ; if (decap_busy == 1'b0) begin state <= ST_IDLE ; end end endcase endendendmoduleARP 模块
这个模块是将两个模块进行整合封装到一个顶层，方便后续的例化
verilog
module arp ( input rst_n , // [I] [ ] Module reset signal, active-low input gmii_tx_clk , // [I] [ ] GMII TX clock input gmii_rx_clk , // [I] [ ] GMII RX clock input wire [47:00] board_mac , // [I] [47:00] Input board MAC address, for comparison with received destination MAC address. input wire [31:00] board_ip , // [I] [31:00] Input board IP address, for comparison with received destination IP address. input wire decap_busy , // [I] [ ] Upstream decapsulation module busy state input input wire encap_busy , // [I] [ ] Downstream encapsulation module busy state input // arp rx input wire [07:00] s_axis_rd , // [I] [07:00] axis receive data input from decapsulation module input wire s_axis_rdv , // [I] [ ] axis receive data valid input from decapsulation module input wire s_axis_rend , // [I] [ ] axis receive tend input from decapsulation module output wire s_axis_rrdy , // [O] [ ] axis receive ready signal output wire arp_rx_done , // [O] [ ] ARP receive done signal, active-high output wire arp_rx_type , // [O] [ ] ARP receive type, 1'b1: ack, 1'b0: req input wire [15:00] eth_type , // [I] [15:00] received ethertype output wire [47:00] rx_src_mac , // [O] [47:00] Received source MAC address output wire [31:00] rx_src_ip , // [O] [31:00] Received source IP address // arp tx input wire arp_tx_en , // [I] [ ] ARP TX enable signal, active-high pulse signal input wire arp_tx_type , // [I] [ ] ARP TX type, 1'b0: ARP req, 1'b1: ARP ack input wire [47:00] tx_dst_mac , // [I] [47:00] Destination MAC address to be send input wire [31:00] tx_dst_ip , // [I] [31:00] Destination IP address to be send output wire [07:00] s_axis_td , // [O] [07:00] axis send data output to encapsulation module output wire s_axis_tdv , // [O] [ ] axis send data valid output to encapsulation module output wire s_axis_tend , // [O] [ ] axis send tend output to encapsulation module input wire s_axis_trdy // [I] [ ] axis send ready signal);arp_rx arp_rx_inst ( .clk ( gmii_rx_clk ), // [I] [ ] Module clock .rst_n ( rst_n ), // [I] [ ] Module reset signal, active-low .eth_type ( eth_type ), // [I] [15:00] received ethertype .src_mac ( rx_src_mac ), // [O] [47:00] Received source MAC address .src_ip ( rx_src_ip ), // [O] [31:00] Received source IP address .board_ip ( board_ip ), // [I] [31:00] Input board IP address, for comparison with received destination IP address .decap_busy ( decap_busy ), // [I] [ ] decapsulation module busy state input .s_axis_rd ( s_axis_rd ), // [I] [07:00] axis receive data input from decapsulation module .s_axis_rdv ( s_axis_rdv ), // [I] [ ] axis receive data valid input from decapsulation module .s_axis_rend ( s_axis_rend ), // [I] [ ] axis receive tend input from decapsulation module .s_axis_rrdy ( s_axis_rrdy ), // [O] [ ] axis receive ready signal .arp_rx_done ( arp_rx_done ), // [O] [ ] ARP receive done signal, active-high .arp_rx_type ( arp_rx_type ) // [O] [ ] ARP receive type, 1'b1: ack, 1'b0: req);arp_tx arp_tx_inst ( .clk ( gmii_tx_clk ), // [I] [ ] Module clock .rst_n ( rst_n ), // [I] [ ] Module reset signal, active-low .tx_src_mac ( board_mac ), // [I] [47:00] Source MAC address to be send .tx_src_ip ( board_ip ), // [I] [31:00] Source IP address to be send .tx_dst_mac ( tx_dst_mac ), // [I] [47:00] Destination MAC address to be send .tx_dst_ip ( tx_dst_ip ), // [I] [31:00] Destination IP address to be send .encap_busy ( encap_busy ), // [I] [ ] encapsulation module busy state input, we only send arp packet when this signal is 1'b0 .s_axis_td ( s_axis_td ), // [O] [07:00] axis send data output to encapsulation module .s_axis_tdv ( s_axis_tdv ), // [O] [ ] axis send data valid output to encapsulation module .s_axis_tend ( s_axis_tend ), // [O] [ ] axis send tend output to encapsulation module .s_axis_trdy ( s_axis_trdy ), // [I] [ ] axis send ready signal .arp_tx_en ( arp_tx_en ), // [I] [ ] ARP TX enable signal, active-high pulse signal .arp_tx_type ( arp_tx_type ) // [I] [ ] ARP TX type, 1'b0: ARP req, 1'b1: ARP ack);
