ETH-02 RGMII 接口和 GMII 接口的互相转换

在 ETH-01 初识以太网的硬件组成中我讲到了 RGMII 接口和 GMII 的两种数据接口。本篇则围绕这两种数据接口的互相转换展开。

前言

在 FPGA 中，数据通常只在时钟的上升沿被采集。对于采用双边沿数据有效的 RGMII 接口而言，若仅使用上升沿进行采样，就会丢失下降沿所对应的数据。同理，FPGA 在输出数据时，也只能在上升沿发生变化。为解决这一问题，Xilinx 提供了 IDDR 和 ODDR 两个原语，分别用于接收和发送双边沿数据。

下方所有配图均来自 [7Series FPGAs SelectIO Resources User Guide (UG471)], 你可以打开 DOCNav 来搜索对应的文档名称

IDDR (Input Double Data Rate)

IDDR 的作用是将 RGMII 接口中的双边沿数据 (DDR) 转换为 FPGA 内部可以处理的单边沿数据，IDDR 将双边沿变化的数据通过寄存器输出到了 Q1/Q2 两个端口上，分别代表上升沿的数据和下降沿的数据。

下面是 IDDR 原语的语言模板

verilog

IDDR #(  .DDR_CLK_EDGE (   "OPPOSITE_EDGE" ), // 数据对齐参数，有 "OPPOSITE_EDGE", "SAME_EDGE" or "SAME_EDGE_PIPELINED"   .INIT_Q1      (   1'b0            ), // Q1 的初始值: 1'b0 or 1'b1  .INIT_Q2      (   1'b0            ), // Q2 的初始值: 1'b0 or 1'b1  .SRTYPE       (   "SYNC"          ) // Set/Reset type: "SYNC" or "ASYNC" ) IDDR_inst (  .Q1   (   Q1  ),  // 1-bit 时钟上升沿输出的值  .Q2   (   Q2  ),  // 1-bit 时钟下降沿输出的值  .C    (   C   ),  // 1-bit 时钟输入  .CE   (   CE  ),  // 1-bit 时钟使能信号  .D    (   D   ),  // 1-bit DDR 信号输入  .R    (   R   ),  // 1-bit 复位信号  .S    (   S   )   // 1-bit 置位信号，优先级低于复位信号);

参数介绍

DDR_CLK_EDGE：数据对齐方式，该参数将在下文介绍。
INIT_Q1/Q2：初始化 Q1、Q2 的初始值。
SRTYPE：配置复位/置位信号为同步/异步。建议是使用同步复位驱动 R/S，以避免亚稳态的产生。

端口介绍

Q1/Q2：数据的输出端口，Q1 输出时钟上升沿的数据，Q2 输出时钟下降沿的数据。
C：时钟的输入端口。
CE：时钟的使能信号，高电平有效。
D：DDR 信号的输入端口。
R/S：复位/置位信号，只能使用其中之一 (置1)，或全部不使用 (置 0)。复位信号使得 Q1/Q2 输出 0，置位信号使得 Q1/Q2 输出 1。

IDDR 数据对齐方式

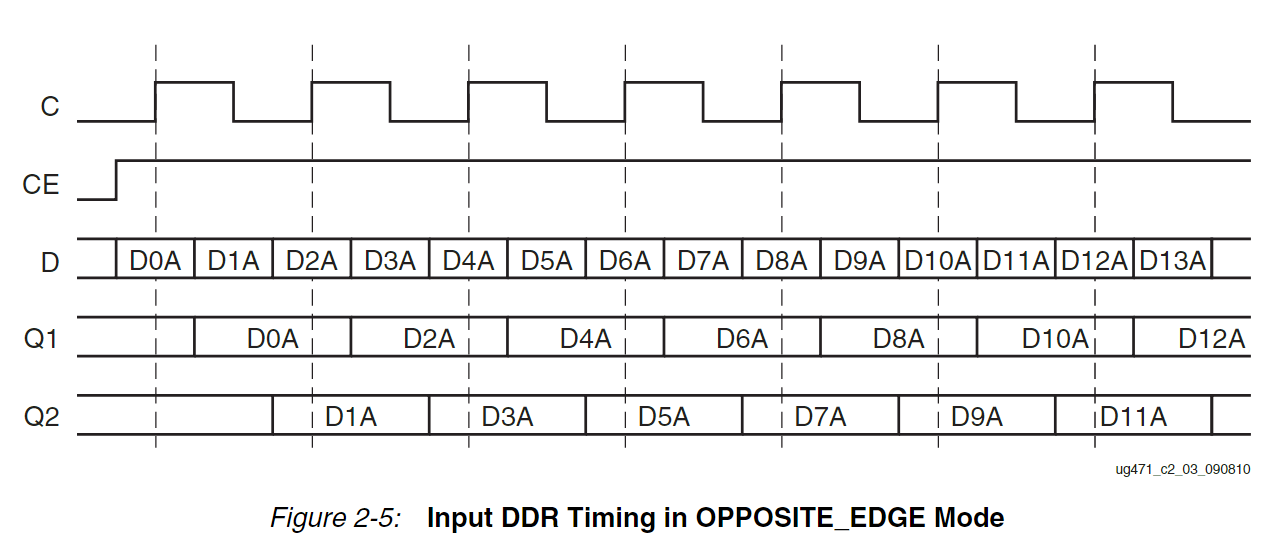

OPPOSITE_EDGE：数据对齐的基本模式，该模式实现了基本的 DDR 功能，但是输出的数据 Q1/Q2 在单个时钟周期内不能同时有效，对逻辑设计不友好，已经较少使用。下图为该模式下的时序图例。

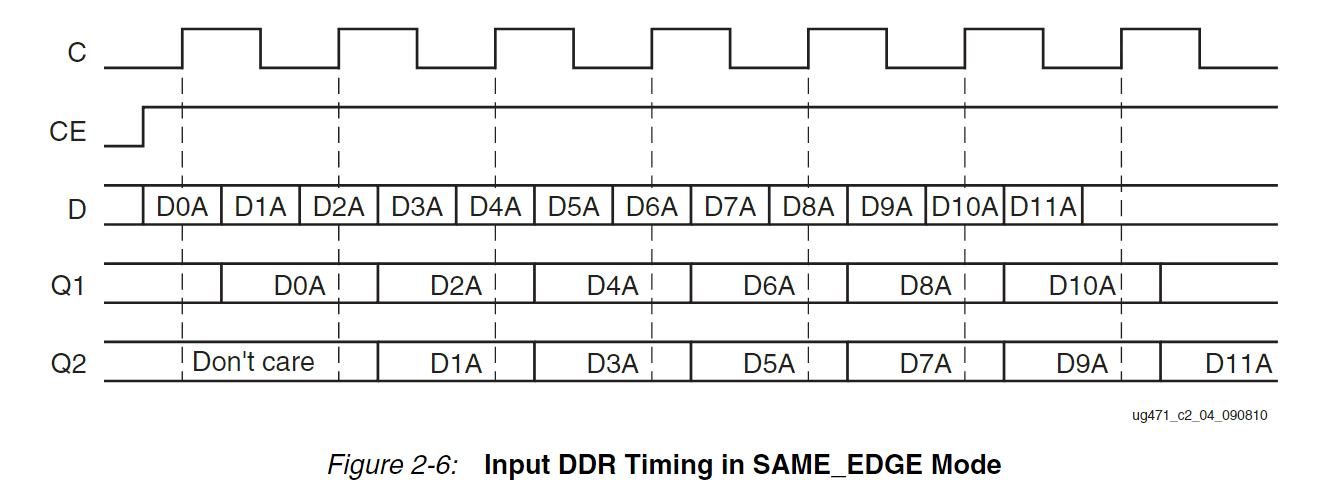

SAME_EDGE：数据在同一个时钟沿提供给内部逻辑，能有效避免时序冲突。缺点是两个数据之间有一个时钟周期的延迟差异，在逻辑上需要处理 “错位”。下图为该模式下的时序图例。

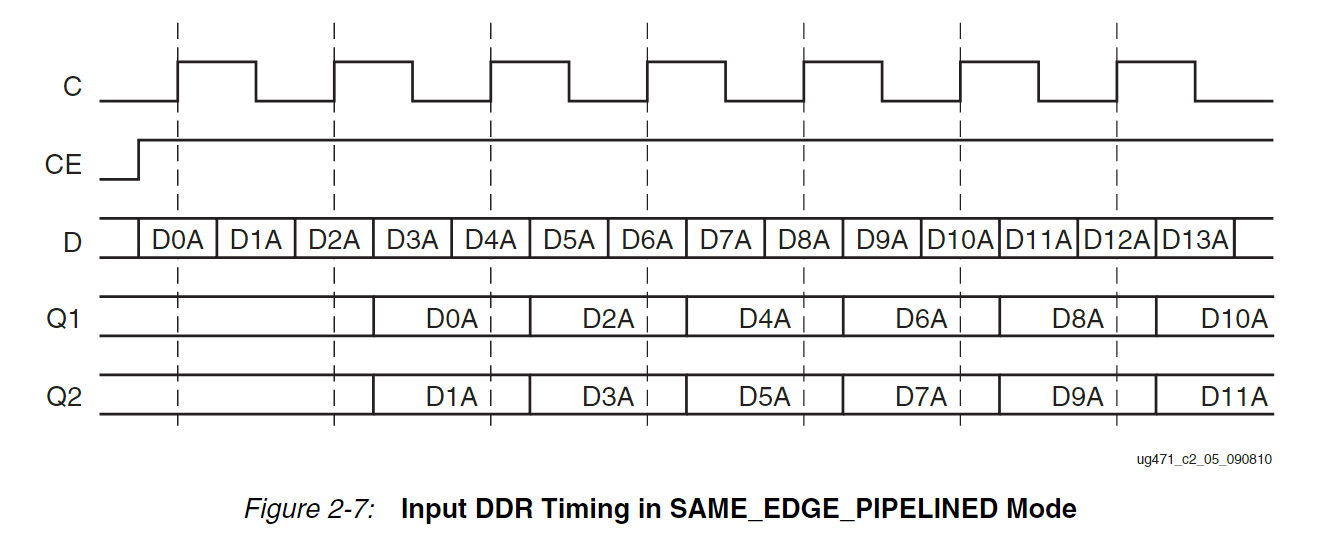

SAME_EDGE_PIPELINED：完美的数据对齐，两个输出 Q1/Q2 在相同的钟沿同时有效。代价则是引入了额外的延时，通常是 2 个时钟周期。下图为该模式下的时序图例。
通过时序图我们可以看到 IDDR 原语在 SAME_EDGE_PIPELINED 对齐模式下满足了我们的数据对齐要求，所以在这里我们使用 SAME_EDGE_PIPELINED 对齐方式。

ODDR (Output Double Data Rate)

ODDR 的作用正好与 IDDR 是相反的，它通过在时钟的上升沿更新 Q1/Q2 的值，之后输出双边沿变化的 DDR 信号。

下面是 ODDR 的语言模板

verilog

ODDR #(  .DDR_CLK_EDGE ("OPPOSITE_EDGE"),  // "OPPOSITE_EDGE" or "SAME_EDGE"   .INIT         (1'b0           ),  // Initial value of Q: 1'b0 or 1'b1  .SRTYPE       ("SYNC"         )   // Set/Reset type: "SYNC" or "ASYNC" ) ODDR_inst (  .Q            (   Q           ),  // 1-bit DDR output  .C            (   C           ),  // 1-bit clock input  .CE           (   CE          ),  // 1-bit clock enable input  .D1           (   D1          ),  // 1-bit data input (positive edge)  .D2           (   D2          ),  // 1-bit data input (negative edge)  .R            (   R           ),  // 1-bit reset  .S            (   S           )   // 1-bit set);

参数介绍

DDR_CLK_EDGE：数据对齐方式，该参数将在下文介绍。
INIT：初始化端口 Q 的初始值。
SRTYPE：配置复位/置位信号为同步/异步。建议是使用同步复位驱动 R/S，以避免亚稳态的产生。

端口介绍

D1/D2：数据的输入端口，D1 将会被输出到时钟的上升沿，D2 将会被输出到时钟的下降沿。
C：时钟的输入端口。
CE：时钟的使能信号，高电平有效。
Q：DDR 信号的输出端口。
R/S：复位/置位信号，只能使用其中之一 (置1)，或全部不使用 (置 0)。复位信号使得 Q1/Q2 输出置 0，置位信号使得 Q1/Q2 输出置 1。

ODDR 数据对齐方式

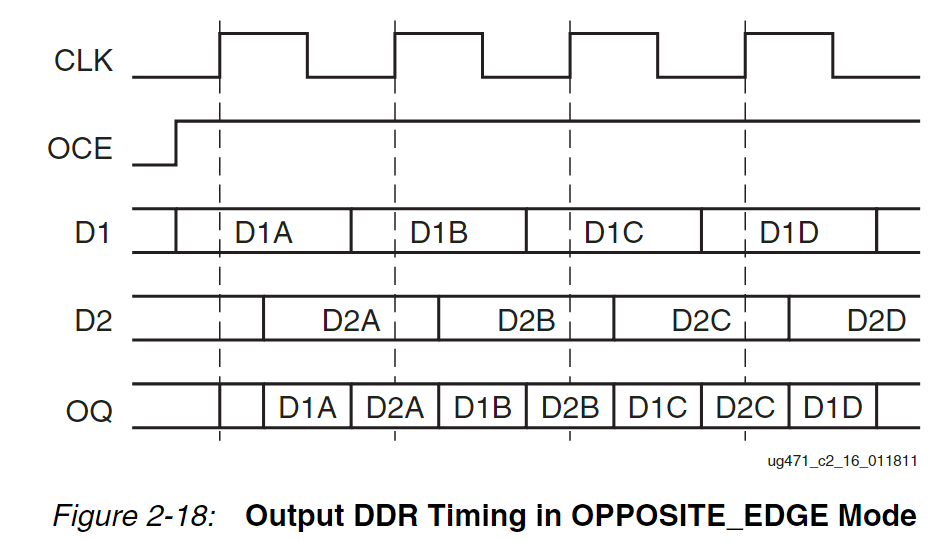

OPPOSITE_EDGE：在该模式下时钟的两个边沿都用于从 FPGA 逻辑捕获数据，从而实现两倍数据的吞吐量。这种方式要求内部逻辑必须提供两个数据流：D1 数据流与上升沿对齐，D2 数据流与下降沿对齐, (或提前半个周期来保持数据的稳定)。该方式通常要求使用下降沿的触发器来驱动，容易导致时序违例。该模式的时序图例如下。

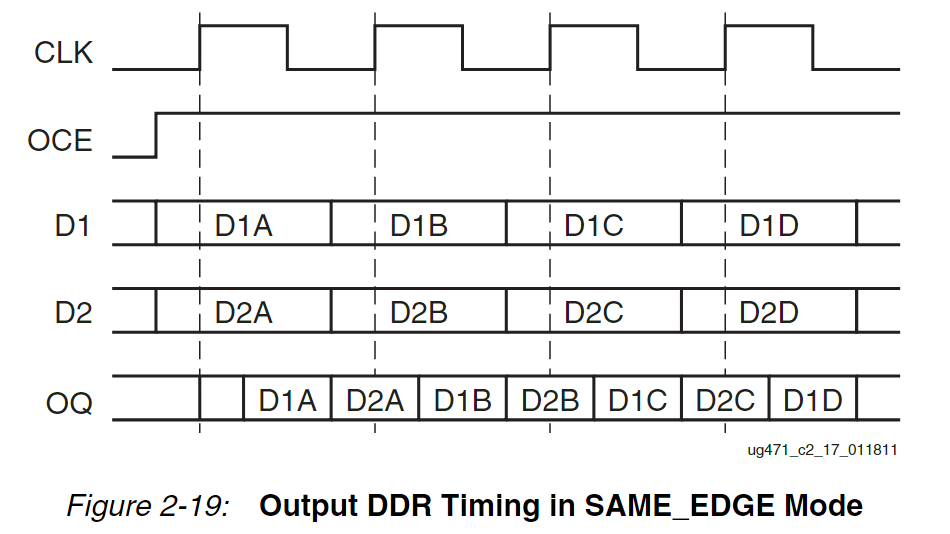

SAME_EDGE：在该模式下，D1/D2 都可以由上升沿触发的逻辑产生，DDR 内部会自动把 D2 对齐到下降沿进行输出，从而避免了跨边沿的约束，时序宽松，设计更加简单。该模式的图例如下。

TX_CTRL 的转换

在 RGMII 接口中，TX_CTL是一个集成了 GMII 接口中 TX_EN(发送使能) 和 TX_ER(发送错误) 功能的复合信号，通过将这两个信号编码在了同一个时钟周期内，传递了两个控制信息。

TX_CTL 采用的同样也是双边沿采样 (DDR)，配合发送时钟 TXC 一起传输。它的编码规则如下：

上升沿：传输 TX_EN 信号，表示该时钟周期内的数据是否有效。
下降沿：传输 TX_EN ^ TX_ER，即 TX_EN ^ TX_ER 的异或 (XOR) 结果。这种编码方式定义了四种明确的状态：

组合场景	GMII: TX_EN	GMII_TX_ER	RGMII: TX_CTL (上升沿)	RGMII: TX_CTL (下降沿)	状态描述
正常帧间隙 (空闲)	0	0	0	0	空闲状态。链路无数据传输，`TX_CTL`保持低电平
正常帧传输	1	0	1	1	正常数据传输。表示当前时钟周期的 8 位数据全部有效
数据错误	1	1	1	0	发送错误。指示当前传输帧中存在错误，通常由MAC层发起
保留/异常	0	1	0	1	无效的组合，实际过程中用不到

在标准操作中，大多数应用只需要关注正常帧传输（上升沿=1，下降沿=1）和数据错误（上升沿=1，下降沿=0）这两种情况。

关于 TX_CTL 信号的产生方式，代码如下：

verilog

ODDR #(    .DDR_CLK_EDGE   (   "SAME_EDGE"     ),  //  "OPPOSITE_EDGE" or "SAME_EDGE"     .INIT           (   1'b0            ),  //  Initial value of Q: 1'b0 or 1'b1    .SRTYPE         (   "SYNC"          )   //  Set/Reset type: "SYNC" or "ASYNC" ) rgmii_tdv_oddr_inst (    .Q              (   rgmii_tx_ctl    ),  //  1-bit DDR output    .C              (   gmii_txc        ),  //  1-bit clock input    .CE             (   1'b1            ),  //  1-bit clock enable input    .D1             (   gmii_tx_en      ),  //  1-bit data input (positive edge)    .D2             (   gmii_tx_en      ),  //  1-bit data input (negative edge) 实际上发送时 tx_ctl 信号一直都是拉高的，所以下降沿也接到了 gmii_tx_en 信号上。    .R              (   1'b0            ),  //  1-bit reset    .S              (   1'b0            )   //  1-bit set);

RGMII 接口与 GMII 接口互相转换的代码实现

GMII 转 RGMII

首先来实现 GMII 转 RGMII 接口，这样 FPGA 侧的逻辑就可以通过 GMII 接口发送，再由该模块转换成 RGMII 接口的数据传递到 PHY 芯片了。

verilog

module rgmii_tx (    // GMII    input   wire            gmii_txc        ,   //  [I] [   ] gmii rx clock    input   wire            gmii_tx_en      ,   //  [I] [   ] gmii rx control    input   wire    [7:0]   gmii_txd        ,   //  [I] [7:0] gmii rx data    // RGMII    output  wire            rgmii_txc       ,   //  [O] [   ] rgmii rx clock    output  wire            rgmii_tx_ctl    ,   //  [O] [   ] rgmii rx control    output  wire    [3:0]   rgmii_txd           //  [O] [3:0] rgmii rx data);// RGMII 接口 tx_ctl 信号的产生ODDR #(    .DDR_CLK_EDGE   (   "SAME_EDGE"     ),  //  "OPPOSITE_EDGE" or "SAME_EDGE"     .INIT           (   1'b0            ),  //  Initial value of Q: 1'b0 or 1'b1    .SRTYPE         (   "SYNC"          )   //  Set/Reset type: "SYNC" or "ASYNC" ) rgmii_tdv_oddr_inst (    .Q              (   rgmii_tx_ctl    ),  //  1-bit DDR output    .C              (   gmii_txc        ),  //  1-bit clock input    .CE             (   1'b1            ),  //  1-bit clock enable input    .D1             (   gmii_tx_en      ),  //  1-bit data input (positive edge)    .D2             (   gmii_tx_en      ),  //  1-bit data input (negative edge)    .R              (   1'b0            ),  //  1-bit reset    .S              (   1'b0            )   //  1-bit set);// generate 语句为每一条数据线都生成 ODDR 原语genvar i;generate     for (i=0; i<4; i=i+1)     begin: txd_bus        ODDR #(            .DDR_CLK_EDGE  (    "SAME_EDGE"     ),  //  "OPPOSITE_EDGE" or "SAME_EDGE"             .INIT          (    1'b0            ),  //  Initial value of Q: 1'b0 or 1'b1            .SRTYPE        (    "SYNC"          )   //  Set/Reset type: "SYNC" or "ASYNC"         ) rgmii_txd_oddr_inst (            .Q             (    rgmii_txd[i]    ),  //  1-bit DDR output            .C             (    gmii_txc        ),  //  1-bit clock input            .CE            (    1'b1            ),  //  1-bit clock enable input            .D1            (    gmii_txd[i  ]   ),  //  1-bit data input (positive edge)            .D2            (    gmii_txd[i+4]   ),  //  1-bit data input (negative edge) 在 RGMII 接口的要求中，时钟的上升沿发送高 4 位，下降沿发送低 4 位。            .R             (    1'b0            ),  //  1-bit reset            .S             (    1'b0            )   //  1-bit set        );       endendgenerate// 使用 ODDR 原语生成 rgmii_txc 来匹配延迟ODDR #(    .DDR_CLK_EDGE   (   "SAME_EDGE"     ),  //  "OPPOSITE_EDGE" or "SAME_EDGE"     .INIT           (   1'b0            ),  //  Initial value of Q: 1'b0 or 1'b1    .SRTYPE         (   "SYNC"          )   //  Set/Reset type: "SYNC" or "ASYNC" ) rgmii_clk_oddr_inst (    .Q              (   rgmii_txc       ),  //  1-bit DDR output    .C              (   gmii_txc        ),  //  1-bit clock input    .CE             (   1'b1            ),  //  1-bit clock enable input    .D1             (   1'b1            ),  //  1-bit data input (positive edge)    .D2             (   1'b0            ),  //  1-bit data input (negative edge)    .R              (   1'b0            ),  //  1-bit reset    .S              (   1'b0            )   //  1-bit set);

RGMII 转 GMII

verilog

module rgmii_rx (    // RGMII    input   wire            rgmii_rxc       ,   //  [I] [   ] rgmii rx clock    input   wire            rgmii_rx_ctl    ,   //  [I] [   ] rgmii rx control    input   wire    [3:0]   rgmii_rxd       ,   //  [I] [3:0] rgmii rx data    // GMII    output  wire            gmii_rxc        ,   //  [O] [   ] gmii rx clock    output  wire            gmii_rx_dv      ,   //  [O] [   ] gmii rx data valid    output  wire    [7:0]   gmii_rxd            //  [O] [7:0] gmii rx data);wire            rgmii_rxc_bufio     ;wire            rgmii_rxc_bufg      ;wire    [1:0]   gmii_rx_dv_t        ;assign gmii_rxc     = rgmii_rxc_bufg                    ;assign gmii_rx_dv   = gmii_rx_dv_t[0] & gmii_rx_dv_t[1] ;BUFG BUFG_inst (    .I              (   rgmii_rxc               ),    .O              (   rgmii_rxc_bufg          ));BUFIO BUFIO_inst (    .I              (   rgmii_rxc               ),    .O              (   rgmii_rxc_bufio         ));genvar i;generate    for (i = 0; i < 4; i = i+1)    begin: rxd_bus        // input delay        IDDR #(            .DDR_CLK_EDGE   (   "SAME_EDGE_PIPELINED"   ),  //  "OPPOSITE_EDGE", "SAME_EDGE" or "SAME_EDGE_PIPELINED"             .INIT_Q1        (   1'b0                    ),  //  Initial value of Q1: 1'b0 or 1'b1            .INIT_Q2        (   1'b0                    ),  //  Initial value of Q2: 1'b0 or 1'b1            .SRTYPE         (   "SYNC"                  )   //  Set/Reset type: "SYNC" or "ASYNC"         ) gmii_rxd_iddr (            .Q1             (   gmii_rxd[i  ]           ),  // [O] 1-bit output for positive edge of clock            .Q2             (   gmii_rxd[i+4]           ),  // [O] 1-bit output for negative edge of clock            .C              (   rgmii_rxc_bufio         ),  // [I] 1-bit clock input            .CE             (   1'b1                    ),  // [I] 1-bit clock enable input            .D              (   rgmii_rxd[i]            ),  // [I] 1-bit DDR data input            .R              (   1'b0                    ),  // [I] 1-bit reset            .S              (   1'b0                    )   // [I] 1-bit set        );    endendgenerate
